8. Proprietà degli elementi

Selezionando gli elementi che costituiscono il modello della struttura, sia durante la fase di disegno che di analisi, a destra della finestra di visualizzazione del modello compare una finestra all'interno della quale sono riportati tutti i dati relativi alla definizione degli elementi in termini di geometria, proprietà meccaniche e attribuzione dei carichi. In fase di definizione del modello, la finestra consente all'utente di modificare le proprietà assegnate agli elementi mediante gli appositi menu a discesa. In fase di analisi, nella finestra sono inoltre riportati i valori assunti dalle caratteristiche di sollecitazione e spostamento negli elementi e i dati di verifica.

8.1 Parete

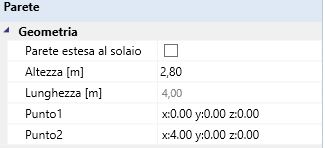

8.1.1 Geometria

Nell'area della finestra riservata ai dati relativi alla geometria dell'elemento Parete l'utente ha la possibilità di:

• estendere la parete selezionata fino al solaio o alla porzione di copertura soprastante mediante l'apposita checkbox;

• modificare l'altezza dell'elemento;

• modificare la lunghezza dell'elemento.

Per modificare la lunghezza della parete è necessairo cliccare in corrispondenza delle coordinate di uno dei due punti di estremità (Punto 1, Punto 2). Viene quindi fatto comparire una finestra di dialogo che permette di assegnare delle nuove coordinate al punto o di modificare direttamente la lunghezza dell'elemento. In qust'ultimo caso, il programma aggiorna la lunghezza modificando la posizione del punto su cui si sta agendo.

8.1.2 Info

Nell'area della finestra denominata Info l'utente ha la possibilità di:

• Modificare la tipoligia della parete;

• Modificare l'assegnazione dei carichi;

• Modificare la tipologia di connessione;

• Modificare la classe di servizio dell'elemento selezionato;

• Scegliere se mostrare o meno in relazione l'elemento selezionato.

Nell'area Info sono riportate le seguenti informazioni:

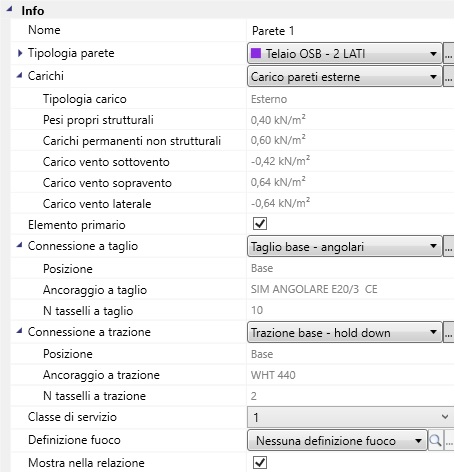

8.1.2.1 Parete intelaiata

Tipologia parete

• Tipologia: tipologia di parete;

• Materiale: materiale costituente gli elementi portanti della parete (montanti e traversi);

• Montante esterno: area della sezione trasversale del montante esterno;

• Montante interno: area della sezione trasversale del montante interno;

• Rivestimento lato 1: tipologia di pannello di rivestimento applicato al lato esterno della parete;

• Rivestimento lato 2: tipologia di pannello di rivestimento applicato al lato interno della parete.

Carico

• Tipologia carico: carico agente su pareti interne od esterne;

• Pesi propri strutturali: peso proprio, per unità di superficie, delle pareti;

• Carichi permanenti: carico, per unità di superficie, associato agli strati di rifinitura;

• Superficie sottovento*: pressione esercitata dal vento quando la parete non è direttamente investita dal vento;

• Superficie sopravento*: pressione esercitata dal vento quando la parete è direttamente investita dal vento

• Elemento primario: indica se l'elemento strutturale è resistente nei confronti delle azioni orizzontali.

Connessione**

• Posizione: posizione della connessione (di base o di interpiano);

• Ancoraggio a taglio: tipo di ancoraggio a taglio;

• N ancoranti a taglio: numero di dispositivi di ancoraggio a taglio;

• Ancoraggio a trazione: tipo di ancoraggio a trazione;

• N ancoranti a trazione: numero totale di dispositivi di ancoraggio a trazione;

* solamente nel caso di parete esterna; ** solamente nel caso di elemento primario.

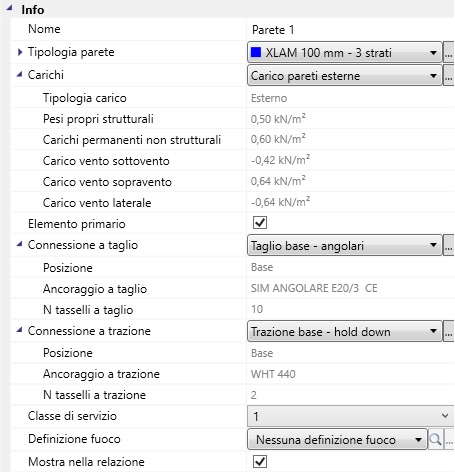

8.1.2.2 Parete X-LAM

Tipologia parete

• Tipologia: tipologia di parete;

• Nome: denominazione della parete;

• Strati esterni: orientazione degli strati esterni;

• Area lorda A_full: area lorda della sezione trasversale;

• Area netta A_net: area della sezione trasversale dei pannelli orientati verticalmente;

• Tipologia Xlam: parete monolitica o giuntata;

• Inerzia efficace  J_eff: inerzia calcolata considerando l'inerzia complessiva dei pannelli verticali "connessi" fra loro dai pannelli orientati in direzione trasversale.

Carico

• Tipologia carico: carico agente su pareti interne od esterne;

• Pesi propri strutturali: peso proprio, per unità di superficie, delle pareti;

• Carichi permanenti: carico, per unità di superficie, associato agli strati di rifinitura;

• Superficie sottovento*: pressione esercitata dal vento quando la parete non è direttamente investita dal vento;

• Superficie sopravento*: pressione esercitata dal vento quando la parete è direttamente investita dal vento

• Elemento primario: indica se l'elemento strutturale è resistente nei confronti delle azioni orizzontali.

Connessione**

• Posizione: posizione della connessione (di base o di interpiano);

• Ancoraggio a taglio: tipo di ancoraggio a taglio;

• N ancoranti a taglio: numero di dispositivi di ancoraggio a taglio;

• Ancoraggio a trazione: tipo di ancoraggio a trazione;

• N ancoranti a trazione: numero totale di dispositivi di ancoraggio a trazione;

• Classe di servizio: classe di servizio legata all'umidità del materiale legno.

* solamente nel caso di parete esterna; **solamente nel caso di elemento primario.

8.1.3 Verifiche

All'interno dell''area di finestra Verifiche compaiono i seguenti dati di verifica:

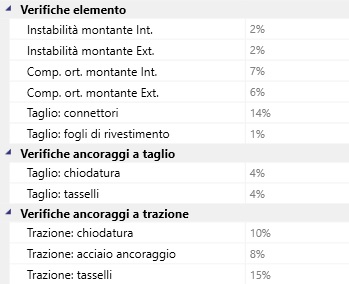

8.1.3.1 Parete intelaiata

Verifiche elemento

• Instabilità montante Int.: verifica di stabilità del montante interno;

• Instabilità montante Ext.: verifica di stabilità del montante esterno;

• Comp. ort. montante I.: verifica della compressione ortogonale sotto il montante interno;

• Comp. ort. montante E.: verifica della compressione ortogonale sotto il montante esterno;

• Taglio connettori: verifica a taglio dei dispositivi di connessione pannello-telaio;

• Taglio fogli di rivestimento: verifica a taglio dei pannelli di rivestimento della parete.

Verifiche ancoraggi a taglio

• Taglio angolare: verifica a taglio dell'angolare;

• Taglio tasselli: verifica a taglio dei tasselli di fissaggio dell'angolare alla fondazione;

• Chiodatura: verifica della chiodatura dell'ancoraggio a taglio (piastra forata);

• Acciaio a taglio: verifica a taglio lato acciaio della piastra forata.

Verifiche ancoraggi a trazione

• Chiodatura: verifica dell'ancoraggio lato chiodatura;

• Trazione acciaio: verifica dell'ancoraggio lato trazione nell'acciaio;

• Trazione tasselli: verifica dell'ancoraggio lato trazione dei tasselli;

• Snervamento sezione lorda: verifica a snervamento della sezione lorda della piastra forata;

• Rottura sezione netta: verifica a rottura della sezione netta della piastra forata.

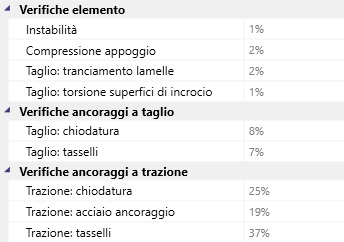

8.1.3.2 Parete X-LAM

Verifiche elemento

• Instabilità: verifica di stabilità dell'elemento;

• Compressione appoggio: verifica a compressione sotto l'appoggio;

• Taglio tranciamento lamelle: verifica della sollecitazione di taglio, che agendo ortogonalmente alle lamelle, ne provoca il tranciamento;

• Taglio torsione superficiale: verifica della sollecitazione di torsione (indotta dallla sollecitazione di taglio) agente sulla superficie di contatto fra le tavole ortogonali.

Verifiche ancoraggi a taglio

• Taglio angolare: verifica a taglio dell'angolare;

• Taglio tasselli: verifica a taglio dei tasselli di fissaggio dell'angolare alla fondazione;

• Chiodatura: verifica della chiodatura dell'ancoraggio a taglio (piastra forata);

• Acciaio a taglio: verifica a taglio lato acciaio della piastra forata.

Verifiche ancoraggi a trazione

• Chiodatura: verifica dell'ancoraggio lato chiodatura;

• Trazione acciaio: verifica dell'ancoraggio lato trazione nell'acciaio;

• Trazione tasselli: verifica dell'ancoraggio lato trazione dei tasselli;

• Snervamento sezione lorda: verifica a snervamento della sezione lorda della piastra forata;

• Rottura sezione netta: verifica a rottura della sezione netta della piastra forata.

8.1.4 Sollecitazioni

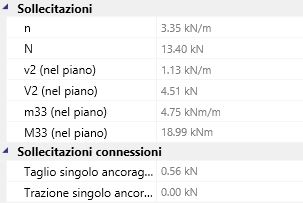

Il significato delle caratteristiche di sollecitazione, i cui valori assunti sono riportati in finestra, è stato illustrato all'interno della parte 7: Strumenti del menu Analisi.

8.1.5 Spostamenti

I dati riportati nell'area di finestra Spostamenti includono i valori assoulti di spostamento e rotazione in sommità alle pareti ed i valori elastici di spostamento di interpiano (complanari alla lunghezza della parete selezionata).

8.2 Pilastro

8.2.1 Geometria/Info

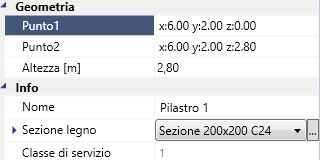

All'interno della finestra Geometria l'utente ha la possibilità di modificare la posizione e l'altezza dell'elemento Pilastro selezionato. All'interno dell'area di finestra Info l'utente ha la possibilità di modificare la sezione trasversale dell'elemento selezionato. Vengono inoltre riportate le seguenti informazioni:

• Nome: denominazione dell'elemento;

• Sezione trasversale dell'elemento;

• Classe di servizio dell'elemento selezionato;

• Scelta se mostrare o meno in relazione l'elemento selezionato.

8.2.2 Verifiche/Sollecitazioni

Il significato dei dati riportati nelle aree di finestra Verifiche elemento e Sollecitazione non necessitano di ulteriori precisazioni.

8.3 Solaio (Tetto)

8.3.1 Info

All'interno della finestra Info, mediante gli appositi menu a discesa, l'utente ha la possibilità di modificare:

• la direzione dell'orditura dei travetti (o dei pannelli) del solaio;

• i carichi applicati;

• la tipologia del solaio;

• la classe di servizio dell'elemento selezionato;

• i limiti di deformazione considerati per le verifiche agli SLE;

• la definizione delle caratteristiche degli strati non strutturali per le verifiche di vibrazione;

• la scelta se mostrare o meno in relazione l'elemento selezionato.

All'interno della finestra vengono inoltre riportate le seguenti informazioni:

Info

• Nome: denominazione dell'elemento;

Carichi

• Tipologia carico: carico agente internamento od esternamente;

• Pesi propri strutturali: peso proprio strutturale del solaio;

• Carichi permanenti: peso del pacchetto di finitura;

• Variabile cat...: tipologia di carico variabile;

Tipologia solaio

• Area A: area della sezione trasversale del travetto;

• Momento d'inerzia J_y: momento d'inerzia dell sezione secondo l'asse Y;

• Momento d'inerzia J_z*: momento d'inerzia dell sezione secondo l'asse Z;

• Nome**: stratigrafia del pannello;

• Strati esterni**: direzione degli strati esterni rispetto alla direzione di calcolo;

• Area lorda Afull**: area lorda della sezione del pannello;

• Area netta Anet**: area degli strati del pannello paralleli alla direzione di calcolo;

• Momento d'inerzia netto Jnet**: momento d'inerzia della sezione netta;

* solamente nel caso di solaio a travetti; **solamente nel caso solaio in XLAM.

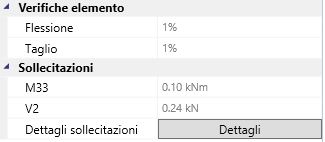

8.3.2 Verifiche/Sollecitazioni

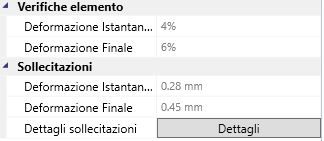

Il significato dei dati riportati nelle aree di finestra Verifiche elemento e Sollecitazione non necessitano di ulteriori precisazioni.

8.3.3 Dettagli

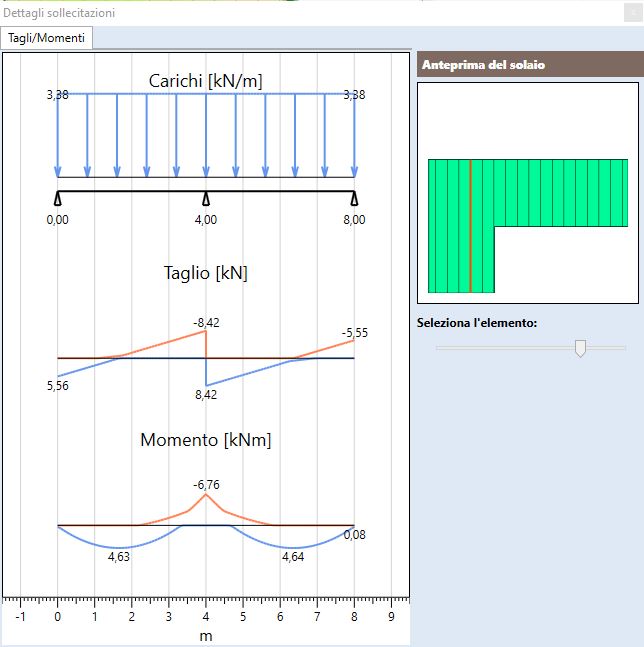

Selezionando il comando Dettagli compare una finestra di visualizzazione in cui sono riportati lo schema statico dei travetti e i diagrammi di inviluppo delle caratteristiche di sollecitazione (o di deformazione) riferiti alla combinazione di carico selezionata.

Muovendo il cursore posto sotto all'anteprima del solaio è possibile selezionare i travetti dei quali si desidera visualizzare gli andamenti delle caratteristiche di sollecitazione.

NB: Nel caso in cui non compaia nessun valore numerico sulla curva dei tagli, momenti o deformazioni si sottointende che tale valore sia minore di 0.01 unità

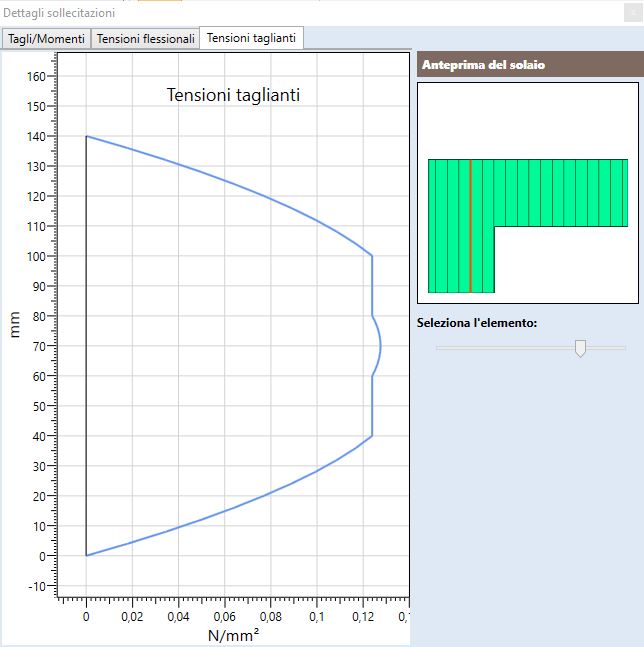

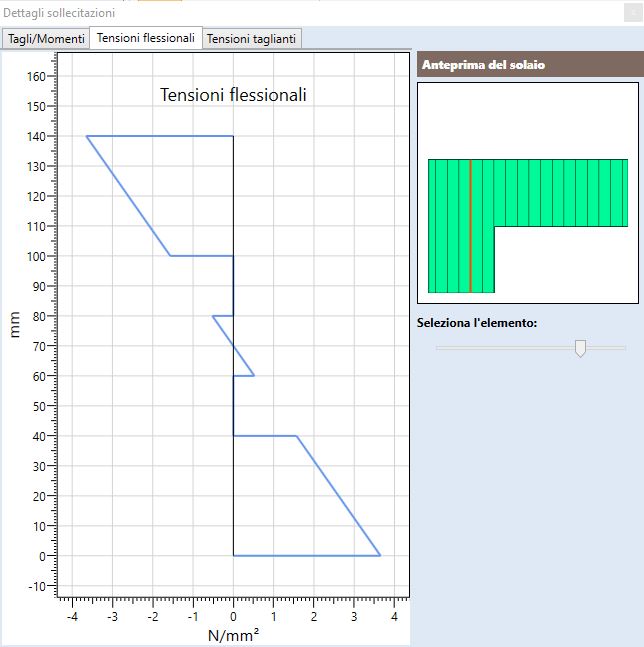

Nel caso di solai in XLAM sono disponibili anche i diagrammi relativi all'andamento delle tensioni flessionali e taglianti.

8.4 Trave

8.4.1 Geometria/Info

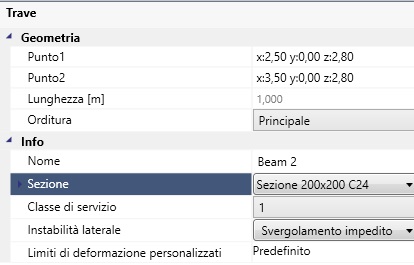

All'interno dell'area di finestra Info, mediante gli appositi menu a discesa, l'utente ha la possibilità di modificare:

• la lunghezza (secondo le modalità già illustrate con riferimento all'elemento Parete);

• la tipologia della sezione;

• l'orditura (Trave principale, secondaria, terziaria, ecc.);

All'interno della finestra vengono inoltre riportate le seguenti informazioni:

• Nome: denominazione dell'elemento;

• Classe di servizio: classe di servizio legata all'umidità del materiale legno;

• Instabilità laterale: tipologia di vincolo nei confronti dell'instabilità;

• Limiti di deformazione considerati per le verifiche agli SLE;

• Scelta se mostrare o meno in relazione l'elemento selezionato.

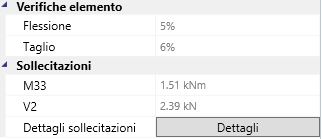

8.4.2 Verifiche/Sollecitazioni

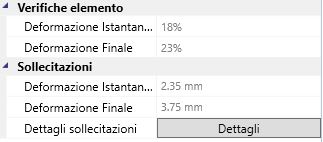

Il significato dei dati riportati nelle aree di finestra Verifiche elemento e Sollecitazione non necessitano di ulteriori precisazioni.

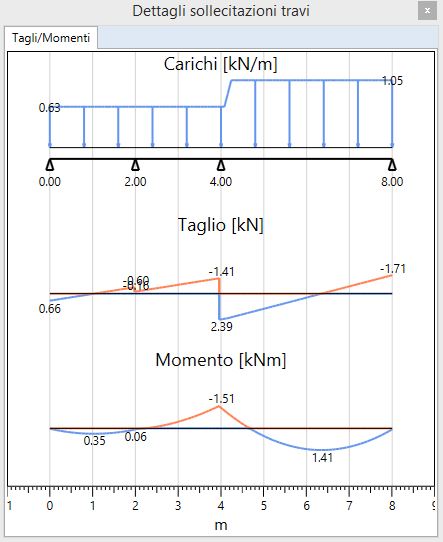

8.4.3 Dettagli

Selezionando il comando Dettagli compare una finestra di visualizzazione in cui sono riportati lo schema statico della trave e i diagrammi di inviluppo delle caratteristiche di sollecitazione (o di deformazione) riferiti alla combinazione di carico selezionata.

NB: Nel caso in cui non compaia nessun valore numerico sulla curva dei tagli, momenti o deformazioni si sottointende che tale valore sia minore di 0.01 unità

8.5 Linea e griglia

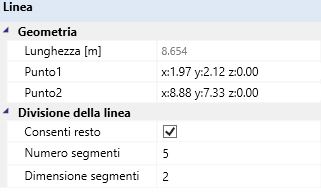

8.5.1 Linea

All'interno della finestra l'utente ha la possibilità di:

• modificare lunghezza e posizione della linea agendo sulle coordinate dei punti di estremità, secondo le modalità già illustrate (vedi: 8.1.1 Geometria parete).

• indicare il numero di segmenti secondo cui suddividere la linea;

• indicare la dimensione dei segmenti secondo cui suddividere la linea.

La funzione Consenti resto, nel caso di definizione della dimensione dei segmenti secondo cui suddividere la linea, permette la suddivisione lasciando la dimensione dell'ultimo segmento pari al resto della divisione lunghezza linea/dimensione segmenti.

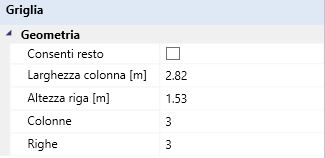

8.5.2 Griglia

All'interno della finestra l'utente ha la possibilità di:

• indicare il numero di colonne e righe della griglia;

• indicare la larghezza delle colonne e l'altezza delle righe;

Analogamente a quanto illustrato con riferimento all'elemento Linea (vedi: 8.5.1), l'utente può selezionare la funzione Consenti resto.
